Кардиограмма сердца норма: как определяется болезнь на ЭКГ, расшифровка результатов – статьи о здоровье

Содержание

как определяется болезнь на ЭКГ, расшифровка результатов – статьи о здоровье

Оглавление

Сегодня сердечно-сосудистые заболевания являются самой распространенной причиной смерти людей. Сократить смертность позволяют современные методы диагностики различных патологий. Одним из таких методов является ЭКГ (электрокардиограмма) – определение показателей сердечного ритма. Данное обследование является очень простым, неинвазивным (не травмирующим ткани) и информативным. В рамках диагностики регистрируется активность сердечной мышцы. Результаты исследования фиксируются на бумажной ленте и могут тут же оцениваться врачом.

Когда назначается диагностика?

Сделать ЭКГ пациентам рекомендуют при:

  • Выраженных болях в области груди
  • Одышке даже в покое
  • Постоянных головокружениях и обморочных состояниях
  • Непереносимости физических нагрузок
  • Выявленных при первичной диагностике шумах в сердце

Также исследование проводится при высоких показателях артериального давления (постоянных или периодически возникающих), нарушениях сердечного ритма, ревматизме, сахарном диабете.

ЭКГ проводят при передозировке некоторыми медицинскими препаратами.

Частью обязательного обследования электрокардиограмма является при:

  • Беременности. Диагностика необходима в связи со сменой круга кровообращения
  • Оценке профессиональной пригодности человека
  • Стандартной диспансеризации
  • Подготовке к оперативным вмешательствам

Существуют и другие показания к проведению ЭКГ. Вы можете получить направление на электрокардиограмму у своего врача или самостоятельно записаться на диагностику.

Как расшифровать диаграмму работы сердца?

Работа сердечной мышцы на кардиограмме представлена в виде непрерывной линии с цифро-буквенными обозначениями и различными отметками. План расшифровки ЭКГ включает анализ всего полученного графика, который может быть выполнен только специалистом. Правильно «прочесть» результаты способны не только кардиологи, но и терапевты и фельдшеры. Зачастую от своевременной расшифровки всех данных зависит не только здоровье, но и жизнь пациента.

При анализе данных специалисты обращают внимание на такие важные показатели, как:

  • Интервалы
  • Зубцы
  • Сегменты

Важно! Существуют достаточно строгие показатели нормы ЭКГ, в некоторых случаях даже малейшие отклонения могут свидетельствовать о нарушениях работы сердечной мышцы. Но исключить или подтвердить патологию может только врач.

Это связано с рядом факторов:

  • Показания кардиограммы в определенных состояниях (например, при беременности) могут отличаться от нормы, но не свидетельствовать о наличии заболевания
  • Нельзя делать выводы по отдельным показателям. Расшифровка проводится только комплексно и включает оценку всех параметров
  • В некоторых случаях информативными являются только результаты, полученные при определенных условиях (под нагрузкой, в динамике и др.)

Определить, что значат конкретные результаты ЭКГ, может лишь специалист! Не пытайтесь сравнивать разные исследования между собой и не делайте выводы на основе отдельных данных. Поручите эту работу профессионалам! Так вы гарантированно получите правильный диагноз и не будете бояться патологий, которых у вас на самом деле нет.

Нормы ЭКГ

Нормальная электрокардиограмма здорового человека выглядит следующим образом:

  • ЧСС: в интервале от 60 до 80 ударов в минуту
  • Тип сердечного ритма: синусовый
  • Интервал RR: 0,6-1,2 сек
  • Интервал PR: 120-200 миллисекунд
  • Интервал ST: 320 миллисекунд
  • Интервал QT: 420 миллисекунд или менее
  • P-зубец – 80 миллисекунд
  • T-зубец – 160 миллисекунд
  • J-зубец: отсутствуют
  • Обратите внимание! Нормы указаны для взрослого человека! У детей они являются другими.

    Патологии

    Во время снятия электрокардиограммы можно выявить следующие нарушения:

    • Синусовая аритмия. В некоторых случаях она является нормой у детей и молодых людей. Такой ритм при патологии свидетельствует о физиологических нарушениях. Синусовая аритмия требует наблюдения у кардиолога, особенно в случаях, когда пациент имеет предрасположенность к заболеваниям сердечно-сосудистой системы
    • Синусовая брадикардия. Такая патология характеризуется частотой сердечных сокращений около 50 ударов в минуту. Данная брадикардия возникает и у здоровых людей во время сна, а также у спортсменов
    • Экстрасистолия. Данный дефект ритма проявляется в хаотичном, слишком частом или редком биении сердца. Пациенты могут жаловаться на неприятные толчки за грудиной, покалывания, ощущения пустоты в желудке, чувство внезапного страха
    • Синусовая тахикардия. При такой патологии частота сердечных сокращений превышает 90 ударов в минуту. Она может возникать при физической или эмоциональной нагрузке и у здоровых людей. Также синусовая тахикардия сопровождает прием алкогольных напитков, энергетиков и крепкого кофе. В этих случаях она носит временный характер. При патологии пациенты жалуются на периодические сердцебиения даже в состоянии покоя и не на фоне приема определенных напитков
    • Пароксизмальная тахикардия. Данное состояние характеризуется учащенным сердцебиением. Возникает приступ, который длится от нескольких минут до нескольких суток. Пульс при этом может превышать показатель в 200 и даже 250 ударов в минуту
    • WPW-синдром. Он является подвидом наджелудочковой тахикардии и характеризуется увеличенной частотой сердечных сокращений и ощущением нехватки воздуха, замираниями сердца и усиленным сердцебиением. Также для патологии характерны обмороки, одышка, головокружения
    • CLC. При такой патологии пациенты жалуются на учащенный сердечный ритм
    • Мерцательная аритмия. Данное заболевание может носить как постоянный, так и периодический характер. Пациенты с мерцательной аритмией жалуются на выраженные трепетания сердца, испытывают чувство тревоги и даже паники

    Выделяют и другие патологические состояния. Все они требуют наблюдения у кардиолога и регулярного полного обследования, которое включает не только ЭКГ, но и проведение иных исследований. Нередко точный диагноз пациенту можно поставить только после оценки целого ряда показателей, полученных после лабораторной и инструментальной диагностики.

    Как записаться к кардиологу?

    Если вы планируете сделать ЭКГ и получить консультацию специалиста, вам нужно записаться на прием в нашу клинику. Для этого достаточно позвонить по номеру +7 (812) 336-33-33 . Наш специалист ответит на все ваши вопросы, озвучит стоимость диагностики и особенности подготовки к ней.

    Преимущества проведения ЭКГ в МЕДСИ

    • Аппараты экспертного класса. Они позволяют получать точные результаты диагностики и сокращать время проведения исследования
    • Опытные врачи-кардиологи. Наши специалисты регулярно проходят обучение и повышают уровень квалификации. Это позволяет им не только грамотно проводить обследование пациентов, но и быстро ставить диагноз и назначать адекватное лечение даже самых опасных патологий
    • Возможности для проведения ЭКГ с расшифровкой в СПб на дому. Наш специалист может приехать к вам и выполнить исследование. Он тут же расшифрует его, поставит диагноз и назначит необходимые лекарственные препараты или направит на госпитализацию
    • Возможность прохождения ЭКГ в день обращения.
      Вам не придется долго ждать. Просто запишитесь на процедуру в удобное для вас время
    • Грамотные консультации кардиолога по результатам обследования. Наш специалист расшифрует ЭКГ, расскажет о нормах и отклонениях от них. В кратчайшие сроки вам будет поставлен точный диагноз

    Не откладывайте обследование на потом даже при небольших признаках заболеваний сердечно-сосудистой системы!

    Как расшифровывают ЭКГ, какие показатели имеют значение

    Электрокардиографию относят к малоинвазивным и популярным способам изучения сердечной деятельности. Методику причисляют к скрининговым, назначают первой при любых подозрениях на сбои работы сердца. Пациента срочно направляют сделать кардиограмму.

    Эту информацию получают путем регистрации и анализа электрических потенциалов, производимых клетками сердечной мышцы. Профессионалам расшифровка кардиограммы помогает получить максимум информации о работе органа. Ее проводят врачи функциональной диагностики, врачи скорой помощи, кардиологи или терапевты.

    Из каких элементов состоит кардиограмма и что они означают

    Графическое отображение сердечных сокращений представляет собой ломаную линию. Каждый ее элемент показывает состояние органа, дает характеристику деятельности определенным отделам сердца. Сейчас в лечебных учреждениях кардиограмма сердца производится на высокоточных кардиографах.

    Электрический импульс, распространяясь по волокнам проводящей системы, формирует волну возбуждения. Она распространяется с различными интервалами в определенном направлении, формируя зубцы Q, R, S.

    Показатели электрической активности сердца – пики, зубцы, интервалы находятся выше, ниже или на самой изолинии. Эти параметры оценивают по следующим графическим элементам:

    1. Зубец Р. Демонстрирует степень сокращений и расслаблений предсердий (левого и правого).
    2. Зубец Т. Отражает реполяризацию миокарда, показывает расслабление миокарда желудочков.
    3. Зубец R. Демонстрирует раздачу импульса по миокарду правого и левого желудочков. Отвечает за их возбуждение.
    4. Зубец S. Позволяет определить окончание пути, распределяющего возбуждения по межжелудочковой перегородке.
    5. Зубец Q. Демонстрирует начало распределения возбуждения вдоль перегородки между желудочками.
    6. Сегмент (R) ST. Показывает прохождение импульса от точки зубца S (R) в начало зубца Т.
    7. Интервал P-Q (R) — выражен расстоянием между QRS-комплексом и зубцом R . Он определяет длительность распространения возбуждения по желудочкам, пучку Гиса, атриовентрикулярному узлу и снова к желудочкам.
    8. QRSТ-комплекс — демонстрирует момент сокращения мышечного слоя желудочков, который равен систоле.

    Когда у пациента показатели ЭКГ в норме, все импульсы следуют с определенными интервалами, следуя строго определенной последовательности.

    Какие данные о работе сердца получает специалист при расшифровке ЭКГ

    Врач оценивает работу проводящего комплекса сердца и миокарда на основании математических, а также графических данных. Тщательная экг расшифровка достоверно выявляет показатели работы миокарда, проводящей системы сердца. Основными значениями кардиограммы в норме являются:

    1. Сердечный ритм. В норме он должен быть синусовым. Ритм сообщает от ритмичности сердечных сокращений, а также синхронности работы всех отделов сердца. Его определяют по зубцам R, расстояние между ними должно быть одинаковым.
    2. Частота сокращений сердца. Показатель определяет число ударов сердца в минуту. Для этого расстояние между зубцами R умножают на скорость, с которой записывалась ЭКГ. В норме она 60–80 ударов/минуту.
    3. Проводимость. Отображает передачу импульса. В норме распространяются последовательно к каждому водителю ритма, следуя определенному порядку.
    4. Локализация водителя ритма. В норме водителем ритма бывает синусовый узел. От него импульсы расходятся по проводящей системе сердца. При его повреждении эту роль на себя берут оставшиеся узлы. Это определяют, измеряя зубец P.
    5. Электрическая ось сердца. Отражает процесс возбуждения желудочков. Проводят анализ зубцов Q, S, R в I, а также III отведении. На основании этих данных рассчитывают их общий вектор возбуждения, который показывает проведение импульса по ветвям пучка Гиса.

    Изменения этих показателей свидетельствует о нарушениях работы миокарда – проведения электрических импульсов, сократимости, возбудимости. Пациента, сделавшего кардиограмму в Щелково, с такой симптоматикой отправляют на консультацию к кардиологу.

    Где можно сделать экг с расшифровкой недорого, когда это надо делать


    При ощущении дискомфорта в области сердца, боли и нарушении ритма следует сделать экг. Для этого не надо никуда ехать. Врачи функциональной диагностики запишут и проведут расшифровку ЭКГ в Щелково. Результаты с описанием вы получите в этот же день.

    Расшифровка и показатели ЭКГ

    Содержание:

    1. Расшифровка электрокардиограммы
    2. Показатели нормы ЭКГ

    Электрокардиография (ЭКГ) – это простой и важный информативный метод диагностики сердечно-сосудистой системы. На кривых линиях кардиограммы имеются специальные элементы, соответствующие определённым этапам работы сердца. Чтобы разобраться в показаниях ЭКГ, нужно знать, что именно записывает электрокардиограф. На электрокардиограмме записывается электрическая активность сердца, циклически меняющаяся в период освобождения полости сердца от крови (систолы) и во время её заполнения (диастолы). В сердце находятся клетки проводящей системы, генерирующие электрические импульсы которые передаются на мускулатуру органа. Эти импульсы способствуют расслаблению и сокращению миокарда с определённой ритмичностью и частотой, а также последовательно распространяются по клеткам проводящей системы сердца, вызывая расслабление и сокращение предсердий и желудочков. Суть электрокардиограммы заключается в суммарном отображении электрической разности сердечных потенциалов.

    Электрокардиограмму можно снять в любом медицинском учреждении, где есть терапевт и кардиолог. Пациент ложится на кушетку, доктор закрепляет электроды и включает электрокардиограф. Во время записи кардиограммы человек должен соблюдать абсолютное спокойствие, недопустимо проявления каких-либо раздражителей способных исказить реальную работу сердца. Получив запись кардиограммы, врач анализирует и расшифровывает её, затем отображает в итоговом заключении все выявленные патологии и отклонения от нормы. Электрокардиограф, записывающий кардиограмму, может быть одноканальным и многоканальным и от его функциональности зависит скорость и качество записи. Современные аппараты подсоединяются к компьютеру и с помощью специальной программы по окончании сеанса сразу выдают готовое заключение.

    Расшифровка электрокардиограммы

    Для полного анализа электрокардиограммы изучают основные её элементы – зубцы, сегменты и интервалы.

    Все плавные и острые вогнутости и выпуклости на линиях кардиограммы называются зубцами. Каждый зубец обозначается определённой буквой латинского алфавита. Зубец P означает сокращение предсердий, зубец T – расслабление желудочков, а комплекс зубцов QRS показывает сокращение желудочков сердца. Иногда на электрокардиограмме показан зубец U, не имеющий никакой диагностической и клинической роли.

    Сегментом называют отрезок, находящийся между соседними зубцами. Для выявления патологии сердца важную роль играют сегменты P-Q и S-T.

    Интервал (временный промежуток) – это расстояние от начала одного зубца до начала другого. Например, интервал P-Q это расстояние от зубца P до зубца Q. Для диагностики сердечных заболеваний большое значение имеют интервалы с буквами P-Q и Q-T.

    Порой, в заключениях врачей могут быть маленькие латинские буквы, означающие, например, что зубец имеет длину менее пяти миллиметров, а также в комплексе зубцов QRS может быть несколько букв R, тогда их обозначают R’, R” и т. д. Если зубец R отсутствует, тогда весь комплекс обозначают лишь двумя буквами – QS. Все эти детали имеют большое значение в процессе диагностики.

    Показатели нормы ЭКГ

    Как правило, расшифровка электрокардиограммы записывается врачом в заключении. Нормальные показатели кардиограммы сердца имеют следующие параметры:

    • PQ – 0,12 с.
    • QRS – 0,06 с.
    • QT – 0,31 с.
    • RR – 0,62 – 0,66 – 0,6.
    • Частота сердечных сокращений (ЧСС) – 60-90 ударов в минуту.
    • Ритм синусовый.
    • Электрическая ось сердца расположена нормально.

    Нормальный ритм сердца может быть только синусовым, ЧСС взрослого человека должна быть в пределах от 60 до 90 ударов в минуту, зубец P составляет в норме не более 0,1 секунды, интервал P-Q длится от 0,12 до 0,2 секунды, Q-T до 0,4 секунды и комплекс зубцов QRS – 0,06-0,1 секунду.

    В случае если кардиограмма патологическая, в ней прописываются все синдромы и отклонения от нормы – ишемия миокарда, частичная блокада левой ножки пучка Гиса и так далее. Врач также может указать конкретные изменения и нарушения нормальных параметров зубцов, сегментов и интервалов.

    Стоимость электрокардиограммы с расшифровкой зависит от того, в каком медицинском учреждении она будет проводиться. Например, заплатив небольшие деньги в обычной поликлинике или больнице, после процедуры снятия ЭКГ пациент получает плёнку с кардиограммой сердца и заключение врача по ней. В несколько раз больше придётся заплатить в частной клинике, но при этом получить подробное и развёрнутое заключение, объяснение всех параметров и изменений в электрокардиограмме, в спокойной обстановке получить ответы на интересующие вопросы. Для проведения ЭКГ ребёнку, желательно обратиться к квалифицированному педиатру, так как «взрослые» врачи могут не учесть физиологические особенности и специфику малышей.

    Читайте также:

    Расшифровка результатов ЭКГ

    Результаты ЭКГ расшифровывают врачи-кардиологи клиники. Данные передаются от датчиков на термобумагу в виде графического изображения, с линиями и зубцами разной формы и высоты. По ним определяются нарушения в работе сердца, его мышцы или проходимости электроимпульсов.

    Особенности расшифровки

    Расшифровка кардиограммы проводится пошагово. Скорость движения ленты с графиком должна быть 25 либо 50 мм/сек. По ней оценивается ритм сердца и состояние его мышцы. Определяются размеры, длина зубцов и интервалы между ними.

    Оцениваются их форма и вектор. По длительности промежутков определяется регулярность ритма сердца. Стандартные принятые значения для расшифровки:

    • ЧСС – частота сокращений;
    • Р, Q, S и Т – виды зубцов;
    • PQ – период атриовентрикулярной проводимости;
    • Р – сокращения предсердий;
    • QRS – желудочковый комплекс;
    • QT – нарушение ритма, определение наличия кислородного голодания;
    • RR – расстояние между макушками QRS, регулярность сокращений органа.

    ЭКГ-расшифровка включает в себя оценку кардиологом норм и отклонений сердечных ритмов, работы органа в целом, его кровоснабжения, проходимости электрических импульсов.

    Кардиограмма в норме

    Для нормальной работы сердца оно должно правильно сокращаться. Это происходит с помощью электроимпульсов. В результате орган сокращается с определенной частотой. Нормальный ритм сердца – от 60 до 90 ударов в минуту. Прекращение или замедление электроимпульсов называется блокадами. Они относятся к нарушениям сердечной деятельности и могут быть полными или неполными.

    Блокады на ЭКГ свидетельствуют об учащенном или замедленном сердцебиении. Это указывает на наличие тяжелых заболеваний и приводит к серьезным последствиям. При полной блокаде импульсы отсутствуют. Опасность такого состояния кроется в том, что в итоге в мозг перестает доставляться кислород, а за этим следуют потеря сознания и нередко смерть. Блокады могут быть различной выраженности и зависят от возраста.

    Некоторые виды блокад, например, внутрипредсердная или блокада I степени, как правило, не имеют клинических признаков и случайно выявляются по ЭКГ при плановом обследовании. Блокады первой степени, не проявляющиеся клинически, могут быть рассмотрены как вариант нормы.

    Блокады включают в себя пучок Гиса (часть проводящей системы, скопление мышечных волокон). Он делится на две части (ножки) – правую и левую с передним и задним ответвлениями волокон. Блокады ножек пучка Гиса на ЭКГ свидетельствуют о конкретных заболеваниях:

    • деформация перегородки в сердце;
    • митральный стеноз;
    • высокое артериальное давление;
    • ишемия;
    • появление тромбов;
    • острый инфаркт.

    ЭКГ-норма: основные значения

    Параметры Показатели
    R-R-R Между зубцами равные интервалы
    ЧСС От 60 до 90 ударов в минуту
    Р-зубец Направлен по дуге вверх, высота – примерно 2 мм. Расположен перед каждым R. Может присутствовать в блокадах.
    PQ Интервал линии – 0,1–0,2 секунды
    QRS Длительность периода – примерно 0,1 сек, длина – 5 мм. После каждого QRS следует зубец Т и горизонтальная прямая.
    Q Направлен вниз, глубина меньше четверти R, может вовсе отсутствовать.
    R-зубец Наиболее высокий, идет вверх, длиной от 10 до 15 мм. Форма – остроконечная. Зубец имеется во всех ответвлениях.
    S Направлен вниз, с острым концом и разной глубиной – от 2 до 5 мм. Зубец имеется во всех ответвлениях.
    Фрагмент S-T Равен горизонтальной прямой между T и S.
    Т-зубец Направлен вверх, высотой меньше половины R, в V1 может быть таким же, не выше.

    Как расшифровать кардиограмму?

    Расшифровка электрокардиограммы проводится опытными кардиологами. Они проверяют передачу и пути электроимпульсов, отсутствие или наличие воспалительных процессов, деформаций сердечной мышцы, нарушения электролитного обмена. Результаты кардиограммы:

    1. Разные интервалы между R-зубцами свидетельствуют о ненадежности синусового узла, мерцательной аритмии, блокаде сердца, экстрасистолии.
    2. ЧСС менее 60 ударов/мин говорит о брадикардии, больше 90 уд/мин – о тахикардии.
    3. Удлиненный интервал P-Q говорит об атриовентрикулярной сердечной блокаде, укороченный – о синдроме WPW.
    4. Острый, высокий или двухгорбый Т – перегрузка сердца, ишемия. Если зубец сливается с S-Т-интервалом или флажковым R – острый инфаркт.
    5. Расширение QRS – это гипертрофия желудочков или блокада ножек Гиса. Когда в комплексе нет просветов – фибрилляция желудочков либо пароксизмальная тахикардия. QRS в форме флажка – инфаркт.
    6. Высокие, широкие или двухгорбые зубцы Р – это утолщение миокарда. Если вычерчен график в виде «пилы» – мерцание предсердий.
    7. Широкий и глубокий Q-зубец – это любая форма инфаркта.
    8. Отклонения высоты R- и глубины S-зубца – гипертрофия желудочка, R-вершина в виде «пилы» – блокада ножек Гиса.

    Если основная линия кардиограммы выше или ниже положенного уровня больше чем на 2 мм – это может быть инфаркт, ишемия или стенокардия. Утолщение левого желудочка – это признак высокого артериального давления. Блокады пучка Гиса свидетельствуют о дистрофии сердца, склерозе, пороках органа, воспалительных процессах, сердечной недостаточности.

    Врачи нашей клиники подробно расшифруют кардиограмму и расскажут обо всех нормах и отклонениях в ней. Каждому пациенту уделяется столько времени, сколько необходимо.

    Как читать ЭКГ? Как расшифровать электрокардиограмму самостоятельно? Что показывает ЭКГ

    Электрокардиограф (ЭКГ) — устройство, позволяющее оценить сердечную активность, а также произвести диагностику состояния этого органа. При прохождении обследования врач получает данные в виде кривой. Как читать ЭКГ-кривую? Какие виды зубцов бывают? Какие изменения на ЭКГ видны? Для чего нужен врачам этот метод диагностики? Что показывает ЭКГ? Это далеко не все вопросы, интересующие людей, столкнувшихся с электрокардиографией. Для начала следует узнать, как устроено сердце.

    Сердце человека состоит из двух предсердий и двух желудочков. Левая сторона сердца более развита, чем правая, так как на нее выпадает большая нагрузка. Именно этот желудочек чаще всего страдает. Несмотря на разницу размеров, обе стороны сердца должны работать стабильно, слаженно.

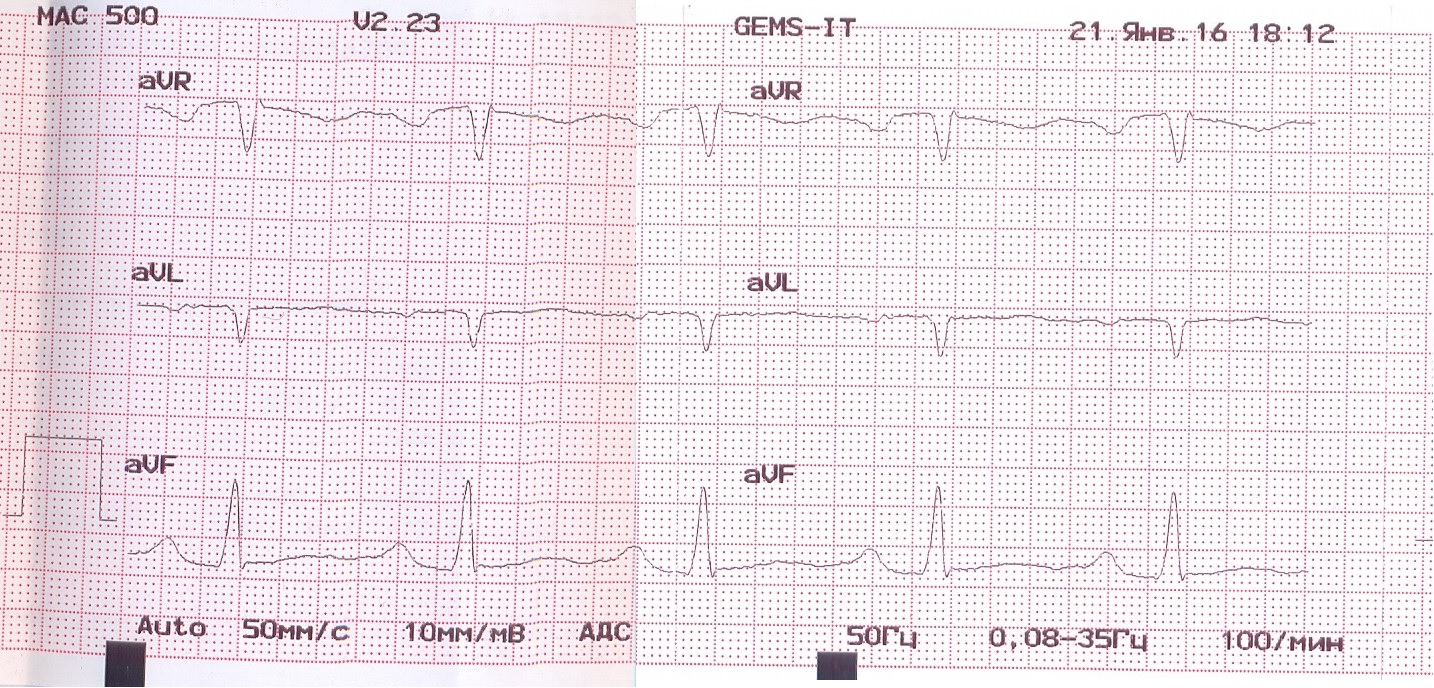

    Как читать ЭКГ правильно? Это сделать не так сложно, как может показаться на первый взгляд. Для начала следует посмотреть на кардиограмму. Она печатается на специальной бумаге, имеющей клеточки, причем отчетливо видно два типа клеток: крупные и мелкие.

    Заключение ЭКГ читается по этим клеточкам. Что показывают ЭКГ- зубцы, клетки? Это основные параметры кардиограммы. Попробуем научиться читать ЭКГ с нуля.

    Значение ячеек (клеточек)

    На бумаге для печатания результата обследования имеются ячейки двух типов: крупные и мелкие. Все они состоят из вертикальных и горизонтальных направляющих. Вертикальные – это вольтаж, а горизонтальные – это время.

    Большие квадраты состоят из 25 маленьких клеток. Каждая малая клеточка равна 1 мм и соответствует 0,04 секунды в горизонтальном направлении. Большие квадраты равны 5 мм и 0,2 секунды. В вертикальном направлении сантиметр полосы равен 1 мВ напряжения.

    Зубцы

    Чтобы прочитать заключение ЭКГ, необходимо знать, какие зубцы есть и что они обозначают.

    Всего выделяют пять зубцов. Каждый из них на графике отображает работу сердца.

    1. Р – в идеале этот зубец должен быть положительным в пределах от 0,12 до двух секунд.
    2. Q – зубец отрицательный, показывает состояние межжелудочковой перегородки.
    3. R – отображает состояние миокарда желудочков.
    4. S – отрицательный зубец, показывает завершения процессов в желудочках.
    5. T – положительный зубец, показывает восстановление потенциала в сердце.

    Все зубцы ЭКГ имеют свои особенности чтения.

    Зубец Р

    Все зубцы электрокардиограммы имеют определенное значение для постановки правильного диагноза.

    Самый первый зубец графика называется Р. Он обозначает время между сердцебиениями. Чтобы его измерить, лучше всего выделить начало и конец зубца вертикальными чертами, а затем посчитать количество маленьких клеток. В норме зубец Р должен быть в пределах от 0,12 до двух секунд.

    Однако измерение этого показателя только на одном участке не даст точных результатов. Чтобы удостовериться, что сердцебиение ровное, необходимо определить интервал зубца Р на всех участках электрокардиограммы.

    Зубец R

    Зная, как читать ЭКГ легким способом, можно понять, есть ли патологии сердца. Следующим важным зубцом графика является R. Его найти просто – это самый высокий пик на графике. Это и будет положительный зубец. Его самая высокая часть отмечается на кардиограмме R, а его нижние части Q и S.

    Комплекс QRS называется желудочковым, или синусовым. У здорового человека синусовый ритм на ЭКГ узкий, высокий. На рисунке отчетливо видны зубцы ЭКГ R, они самые высокие:

    Между этими пиками количество больших квадратов указывает на частоту сердечных сокращений (ЧСС).Этот показатель рассчитывается по следующей формуле:

    300/количество больших квадратов = ЧСС.

    К примеру, между пиками четыре полных квадрата, тогда расчет будет выглядеть таким образом:

    300/4=75 ударов сердца в минуту.

    Иногда на кардиограмме отмечается удлинение комплекса QRS более 0,12 с, что говорит о блокаде пучка Гиса.

    Интервал между зубцами PQ

    PQ – это интервал от зубца Р до Q. Он соответствует времени проведения возбуждения по предсердиям до миокарда желудочков. Норма интервала PQ в разных возрастах различная. Обычно он составляет 0,12-0,2 с.

    С возрастом интервал увеличивается. Так, у детей до 15 лет PQ может достигать 0,16 с. В возрасте от 15 до 18 лет PQ увеличивается до 0,18 с. У взрослых этот показатель равен пятой части секунды (0,2).

    При удлинении интервала до 0,22 с говорят о брадикардии.

    Интервал между зубцами QT

    Чтобы знать, как читать ЭКГ правильно, необходимо понимать интервалы. После определения зубцов приступают к расчету интервала QT. В норме он составляет 400-450 мс.

    Если этот комплекс будет длиннее, то можно предположить ИБС, миокардит или ревматизм. При укороченном типе может отмечаться гиперкальциемия.

    Интервал ST

    В норме этот показатель располагается на уровне средней линии, но может быть выше нее на две клеточки. Этот сегмент показывает процесс восстановления деполяризации сердечной мышцы.

    В редких случаях показатель может подниматься на три клетки выше средней линии.

    Норма

    Расшифровка кардиограммы в норме должна выглядеть следующим образом:

    • Сегменты Q и S должны быть всегда ниже средней линии, т. е. отрицательными.
    • Зубцы R и T в норме должны располагаться выше средней линии, т. е. будут положительными.
    • QRS-комплекс должен быть не шире 0,12 с.
    • ЧСС должно быть в пределах от 60 до 85 ударов в минуту.
    • Должен быть синусовый ритм на ЭКГ.
    • R должен быть выше зубца S.

    ЭКГ при патологиях: синусовая аритмия

    А как читать ЭКГ при различных патологиях? Одна из самых частых болезней сердца – нарушение синусового ритма. Оно может быть патологическим и физиологическим. Последний тип обычно диагностируется у людей, занимающихся спортом, при неврозах.

    При синусовой аритмии кардиограмма имеет следующий вид: синусовые ритмы сохранены, наблюдаются колебания интервалов R-R, но во время задержки дыхания график ровный.

    При патологической аритмии сохранение синусового импульса наблюдается постоянно, независимо от задержки дыхания, при этом на всех промежутках R-R наблюдаются волнообразные изменения.

    Проявление инфаркта на ЭКГ

    При возникновении инфаркта миокарда изменения на ЭКГ ярко выраженные. Признаками патологии являются:

    • увеличение ЧСС;
    • сегмент ST повышен;
    • в отведениях ST имеется довольно стойкая депрессия;
    • комплекс QRS увеличивается.

    При инфаркте главным средством распознавания зон омертвения сердечной мышцы является кардиограмма. С ее помощью можно определить глубину поражения органа.

    При инфаркте на графике наблюдается повышение сегмента ST, а зубец R будет опущен вниз, придавая ST форму, напоминающую кошачью спину. Иногда при патологии могут наблюдаться изменения зубца Q.

    Ишемия

    При возникновении ишемии на ЭКГ можно увидеть, в какой именно части она располагается.

    • Расположение ишемии у передней стенки левого желудочка. Диагностируется при симметричных остроконечных Т-зубцах.
    • Расположение у эпикарда левого желудочка. Т-зубец заострен, симметричен, направлен вниз.
    • Трансмуральный тип ишемии левого желудочка. Т заострен, отрицателен, симметричен.
    • Ишемия у миокарда левого желудочка. Т сглажен, слегка приподнят вверх.
    • Поражение сердца ишемической болезнью отображается состоянием зубца Т.

    Изменения в желудочках

    ЭКГ показывает изменения в желудочках. Чаще всего они проявляются в левом желудочке. Такой вид кардиограммы встречается у людей с длительной дополнительной нагрузкой, например при ожирении. При этой патологии происходит отклонение электрооси влево, на фоне которого зубец S становится выше R.

    Метод Холтера

    А как научиться читать ЭКГ, если не всегда понятно, какие зубцы и как расположены? В таких случаях назначают непрерывную регистрацию кардиограммы с помощью мобильного устройства. Он постоянно записывает данные ЭКГ на специальную ленту.

    Такой метод обследования необходим в тех случаях, если классическим ЭКГ не удается выявить патологий. Во время диагностики Холтера обязательно ведется подробный дневник, где пациент фиксирует все свои действия: сон, прогулки, ощущения во время деятельности, всю активность, отдых, симптомы болезни.

    Обычно регистрация данных происходит в течение суток. Однако бывают случаи, когда необходимо снимать показания до трех суток.

    Схемы расшифровки ЭКГ

    При расшифровке кардиограммы рекомендуется соблюдать определенную последовательность.

    1. Анализируется проводимость и ритм сердца. Для этого оценивается регулярность сердечных сокращений, подсчитывается количество ЧСС, определяется проводящая система.
    2. Выявляются осевые повороты: определяют положение электрооси во фронтальной плоскости; вокруг поперечной, продольной оси.
    3. Анализируется зубец R.
    4. Анализируется QRS-T. При этом оценивается состояние комплекса QRS, RS-T, зубец T, а также интервал Q-T.
    5. Делается заключение.

    По продолжительности R-R-цикла говорят о регулярности и норме сердечного ритма. При оценке работы сердца оценивается не один промежуток R-R, а все. В норме допускаются отклонения в пределах 10 % от нормы. В других случаях определяется неправильный (патологический) ритм.

    Для установления патологии берется комплекс QRS и определенный участок времени. На нем подсчитывают, какое количество раз сегмент повторяется. Затем берется такой же промежуток времени, но дальше на кардиограмме, опять подсчитывается. Если на равных участках времени количество QRS одинаково, то это норма. При разных количествах – предполагается патология, при этом ориентируются на зубцы Р. Они должны быть положительными и стоять перед комплексом QRS. На протяжении всего графика форма Р должна быть одинаковой. Такой вариант говорит о синусовом ритме сердца.

    При предсердных ритмах зубец Р отрицательный. За ним располагается сегмент QRS. У некоторых людей зубец Р на ЭКГ может отсутствовать, полностью сливаясь с QRS, что говорит о патологии предсердий и желудочков, которых импульс достигает одновременно.

    Желудочковый ритм показан на электрокардиограмме деформированным и расширенным QRS. При этом связь между Р и QRS не видна. Между зубцами R большие расстояния.

    Сердечная проводимость

    По ЭКГ определяют сердечную проводимость. По зубцу Р определяют импульс предсердий, в норме этот показатель должен быть 0,1 с. Интервал Р-QRS отображает общую скорость проводимости по предсердиям. Норма этого показателя должна быть в пределах 0,12 до 0,2 с.

    Сегмент QRS показывает проводимость по желудочкам, нормой считается предел от 0,08 до 0,09 с. При увеличении интервалов происходит замедление сердечной проводимости.

    Что показывает ЭКГ, пациентам знать не нужно. В этом должен разбираться специалист. Только врач может правильно расшифровать кардиограмму и поставить правильный диагноз, учитывая степень деформации каждого отдельного зубца, сегмента.

    Самостоятельно прочитать результат электрокардиограммы не всегда удается из-за отсутствия опыта и нечетких зубцов, сегментов, интервалов, а также особенности бумаги.

    (PDF) НОРМАТИВНЫЕ ПАРАМЕТРЫ ЭКГ У ДЕТЕЙ. Методические рекомендации

     

    Зубцы Т и U

    Зубец (волна) Т отражает процесс реполяризации желудочков миокар-

    да. Вектор зубца Т в норме соответствует основной оси сердца, поэтому его

    максимальная амплитуда отмечается во II стандартном отведении. И поэ-

    тому в тех отведениях, где зубец R преобладает в QRS комплексе, в норме

    должны регистрироваться положительные зубцы Т. Иногда после оконча-

    ния Т зубца может выявляться небольшой зубец U, что может значитель-

    но затруднять точное определение окончания процесса реполяризации на

    ЭКГ. Возрастная динамика амплитуды зубца Т представлена в таблице 6.

    Таблица 6

    

    (Протокол ЦСССА ФМБА России)

    Возраст Положительный Сглаженный Отрицательный

    0-5 день I, II, V6 III, aVF, V1 aVR, V1-V5

    6 дней – 2 года I, II, aVF, V6 III, V5 aVR, V1-V4

    3-12 лет I, II, aVF, V5, V6 III, V4 aVR, V1-V3

    >14 лет I, II, III, aVF, V5, V6 V2-V4 aVR

    

    Интервал QT является одним из наиболее важных параметров оцен-

    ки ЭКГ. Его удлинение расценивается как маркер риска опасных же-

    лудочковых аритмий; в последние годы появились данные о проарит-

    могенном характере укорочения QT, определяются критерии «син-

    дрома короткого интервала QT». При оценке интервала QT необходи-

    мо пользоваться международно принятым корригированным интерва-

    лом QT(QTс), рассчитываемым по формуле QTс = QTс/√RRс. Умно-

    жив полученные результаты интервала QTс на 1000 мы получаем зна-

    чение этого интервала в мсек, что более принято в мировой практике.

    Нет существенных отличий в значениях QTc при измерении на скоро-

    сти ленты 25 и 50 мм/сек. Мы рекомендуем выбор среднего значения

    RR для базового расчета QTс, так как используя только крайние значе-

    ния RR для расчета QTc можно допустить гипердиагностику или невы-

    явление клинически значимых изменений интервала QT.

    Таблица 7

    √

    Синдром коротко-

    го интервала QT

    Укороче-

    ние Норма Удлинение Синдром удлинен-

    ного интервала QT

    <340 мс 340-369 мс 370-439 мс 440-480 мс >480 мс

    Исследователи, целенаправленно изучающие половозрастную ди-

    намику интервала QТ, отмечают его большее удлинение у детей пер-

    вых дней жизни и у девочек, начиная с пубертатного возраста (до 480

    мсек), у мальчиков допускаются значения QТс до 450 мсек. Однако в

    практическом плане мы считаем, что во всех случаях регистрации уд-

    линения QTс более 440 мсек (табл. 7) необходимо исключать синдром

    удлиненного интервала QT на основании всего комплекса клинико-

    электрокардиографической диагностики данного заболевания (кли-

    ническая картина, семейный анамнез, данные семейного ЭКГ обсле-

    дования, холтеровское мониторирование с оценкой частотной адап-

    тации интервала QT и другие исследования) [6]. Так как в диагности-

    ке заболевания при пограничных значениях интервала QT существует

    много нюансов. При подозрении на данное заболевание Международ-

    ный регистр синдрома удлиненного интервала QT рекомендует кон-

    сультацию со специалистами, прицельно занимающимися данной па-

    тологией. Всех выявленных детей с синдромами удлиненного и корот-

    кого интервала QT или при подозрении на эти состояния следует на-

    правлять на консультацию в ЦСССА ФМБА России или на госпитали-

    зацию в ЦДКБ ФМБА России.

    Отсутствие нормативных таблиц для определения корригирован-

    ного интервала QT (QTс) часто затрудняет его практическое опреде-

    ление. Для удобства практического расчета QTс нами была разработа-

    на таблица определения QTс в основных диапазонах изменений ЧСС

    и QT (Приложение 2). Вариабельность разницы абсолютного значения

    QT при минимальном и максимальном RR интервале у здоровых детей

    не превышает 40 мс.

    В настоящее время «протокол ЦСССА ФМБА России» используется

    как нормативный критерий нормы и патологии в Центре, вошел в 2011

    году как нормативный параметр в «Национальные рекомендации по до-

    пуску спортсменов с отклонениями со стороны сердечно-сосудистой

    системы к тренировочно-соревновательному процессу» [14] и Нацио-

    нальное руководство по функциональной диагностике [15].

    Система Оценки ЭКГ Под Нагрузкой


    Многопараметрная система оценки ЭКГ под нагрузкой для оптимальногострессового тестирования ЭКГ.

    Введение


    Система тестирования ЭКГ под нагрузкой компании Medeia – это всеобъемлющая система тестирования ЭКГ на базе ПК, оснащенная современными технологиями для снятия электрокардиограммы во время физических упражнений под нагрузкой с максимальной точностью. Эта недорогая, простая в использовании система позволяет пользователям одновременно контролировать 12 вводов на экране с использованием программируемых отчетов и протоколов. Ниже перечислены основные преимущества данной системы:

    • Использование беспроводных датчиков ЭКГ
    • Автоматическое создание и печать отчетов
    • Выполнение измерения кровяного давления
    • Настраиваемые протоколы нагрузки на основе личных предпочтений
    • Выполнение всех стандартных протоколов нагрузки
    • Generates ST measurements for modification before, during or following completion of the test

    Что Такое Электрокардиограмма, Снятая Во Время Физических Упражнений Под Нагрузкой?

    Электрокардиограмма, снятая во время физических упражнений под нагрузкой является инструментом скрининга, который используется для оценки влияния физических упражнений на сердце и легкие. Поскольку проблемы с сердцем становятся очевидными во время физических упражнений, для теста используется беговая дорожка или велотренажер для получения результатов, которые можно отследить и измерить. Этот неинвазивный диагностический тест измеряет частоту сердечных сокращений, артериальное давление и электрокардиограмму (или электрическую активность сердца) до, во время и после упражнений. Уровень нагрузки постепенно увеличивается во время испытания, чтобы установить, достаточно ли кислорода получают сердце и легкие, и их правильную работу.
    Почему Это Работает?

    Сердце представляет собой мощный мышечный насос, который обеспечивает оксигенированную кровь для тела по мере необходимости. Естественная, встроенная электрическая система производит накачку и сокращения на сердечном уровне. Оценка ЭКГ под нагрузкой измеряет эту электрическую активность для определения здоровья сердца. Во время упражнений, сердце усиленно качает, чтобы доставить больше кислорода в легкие и тело, тем самым увеличивая частоту сердечных сокращений. Это увеличение сокращений отображает любые потенциальные коронарные проблемы, которые не могут быть выявлены, когда тело находится в состоянии покоя. Эта неинвазивная экономичная система обеспечивает ценный первоначальный скрининг-тест для ишемической болезни сердца и других аномалий или потенциальных рисков.
    Как Подготовиться К Тесту?

    Для нагрузочной пробы предписаны следующие рекомендации:
    • Воздержаться от еды, питья или курения, по крайней мере, за два часа до теста (вода разрешается)
    • Посоветоваться с врачом по поводу принимаемых в настоящее время лекарств. Выбрать лекарства, прекращение приема которых может потребоваться до начала испытаний.
    • Надеть удобные одежду и обувь, предназначенные для ходьбы/бега.
    • Получить консультацию у врача по всем нерешенным вопросам.
    Что Происходит Во Время Теста?

    Оценка ЭКГ под нагрузкой выполняется в клинике, кабинете врача или в больнице. Квалифицированный специалист или медсестра подключает несколько электродов с присосками к груди испытуемого. Провода от электродов идут через присоски к электрокардиографу. Манжета для измерения кровяного давления помещается на руке пациента, затем пациент получает команду на движение по беговой дорожке. В течение всего испытания, электроды посылают электрические сигналы от сердца к системе тестирования. Пациент находится под постоянным контролем до завершения тестирования.
    Информация Для Пациентов Об Оценке ЭКГ Под Нагрузкой

    Перед подключением электродов технический специалист протирает места подключения тампоном, смоченным спиртом для надежного подключения. Каждый электрод прикреплен к проводу, который выходит из соски и идет к системе ЭКГ. Провода передают электрические сигналы от сердца к системе тестирования. В дополнение к электродам, вам будет надета на руку манжета для измерения кровяного давления. Это позволит выполнять измерение и мониторинг кровяного давления в течение всего теста.
    Технический специалист начнет тест со снятия вашей ЭКГ покоя. Это измерение отображает сердечную деятельность в состоянии покоя. Далее, вам будет поручено начать ходьбу на беговой дорожке или крутить педали на велотренажере. После перехода от состояния покоя к активности, система ЭКГ будет записывать изменения в сердечной деятельности.
    Периодически, скорость, высота или сопротивление на беговой дорожке или на велотренажере будут увеличиваться, что повлечет соответствующее увеличение частоты сердечных сокращений. Тестирование продолжается до достижения вашего целевого уровня пульса (т.е. 85% от вашего максимального сердечного ритма, как предсказано на основе вашего возраста). Если у вас возникнет какая-либо аномалия сердечного ритма, головокружение или усталость в течение этого периода, то тест будет немедленно остановлен.
    После того, как часть теста под нагрузкой будет завершена, вам будет предложено продолжать двигаться с меньшей скоростью, пока ваш сердечный ритм не вернется в нормальное состояние. Электрокардиограф и манжета кровяного давления будут продолжать отслеживать и записывать активность вашего тела. После того, как технический специалист будет удовлетворен вашим восстановлением, электроды будут удалены, и тест завершится. Некоторые ситуации требуют использования лекарств вместо физических упражнений, чтобы увеличить частоту сердечных сокращений. В таких случаях вводится препарат, затем выполняется тест без нагрузки.
    Существуют Ли Какие-Либо Риски?

    Оценка ЭКГ под нагрузкой, как правило, считается безопасной при выполнении квалифицированным специалистом в профессиональной медицинской среде. С учетом сказанного, тест действительно несет минимальный риск сердечного приступа (1 к 100 000). Любым неожиданным рискам будет предшествовать ряд прогнозных симптомов, включая следующие:
    — Изменения внешнего вида, в том числе серая, холодная или липкая кожа
    — Головокружение или ощущение неустойчивости
    — Одышка или боль в груди
    — Слишком быстрое, слишком медленное или нерегулярное сердцебиение

    При возникновении любого из этих симптомов, технический специалист, медсестра или врач должен быть немедленно уведомлен.

    История ЭКГ Под Нагрузкой


    История

    Сердце представляет собой мощный мускул, который подает кислород и богатую питательными веществами кровь по всему телу. Насосное движение, используемое для транспортировки крови, стимулируется естественными электрическими сигналами, которые проходят через сердце.
    Эти электрические сигналы возникают в синусно-предсердном узле, расположенном в правой верхней полости или предсердии. Сигналы следуют назначенному пути, ответвляясь к левому и правому предсердию. Это, в свою очередь, толкает кровь в нижние камеры или желудочки путем мышечных сокращений через атриовентрикулярный узел. Электричество проходит вниз, в ткань, отделяющую нижние камеры, затем наконец, возвращается в желудочки. Этот последний отрезок пути заставляет сердце сокращаться и перекачивать кровь в легкие и остальные части тела.
    Любые отклонения от этого типичного токопровода указывают на проблемы сердца. Там могут быть повреждения в результате инфаркта миокарда или имеющиеся болезни сердца. Врач может потребовать электрокардиограмму (ЭКГ), чтобы изучить функцию сердца. Тест ЭКГ включает в себя размещение электродов на груди для записи электрических сигналов сердца.
    ЭКГ под нагрузкой с использованием беговой дорожки является стандартным диагностическим инструментом для ишемической болезни сердца. Тест требует записи ЭКГ в 12 вводах в состоянии покоя, во время тренировки и после тренировки. Благодаря такому тестированию, врачи могут установить, существует ли связь между болью в груди, физическими упражнениями и типичными симптомами ЭКГ, которые сигнализируют об ишемии миокарда.

    Тестирование ЭКГ под нагрузкой

    Как только электроды будут подключены к пациенту, он получит команду начать упражнение. Во время испытания, интенсивность упражнений будет постепенно увеличиваться, чтобы вызвать увеличение сердечной нагрузки пациента. ЭКГ пациента, кровяное давление и другие симптомы будут постоянно контролироваться и регистрироваться. К симптомам, при которых следует прекратить тест, относятся: боль в груди или дискомфорт, одышка, головокружение, повышенная утомляемость, снижение систолического артериального давления, превышающее 10 мм рт.ст., депрессия ST-сегмента более 0,2 мВ (2 мм), или развитие желудочковой тахиаритмии.
    Лечащий врач или квалифицированный специалист должен присутствовать на протяжении всего тестирования для обеспечения безопасности пациентов и отслеживать важные элементы, такие как общая продолжительность упражнений, момент начала ишемического изменения ST-сегмента, случаи дискомфорта в груди, глубину депрессии ST-сегмента и общего времени, необходимого для восстановления после этих флуктуаций ЭКГ.
    Риск, связанный с тестированием ЭКГ минимален, однако 1 из 10000 тестов может привести к фатальным осложнениям и 2 из 10000 тестов могут привести к несмертельным осложнениям. Любые признаки дискомфорта или нарушения должны быть обнаружены и рассмотрены немедленно на месте врачами и техническими специалистами.

    Интерпретация результатов теста

    У нормального субъекта испытаний, упражнения влекут постепенное увеличение частоты сердечных сокращений и артериального давления. Если кровяное давление не увеличивается или если кровяное давление фактически уменьшается, то это свидетельствует об ишемии и является важным неблагоприятным прогностическим признаком. Этот симптом может отражать глобальную дисфункцию левого желудочка. Тяжелая (> 0,2 мВ) депрессия ST-сегмента при низкой нагрузке и/или одновременной боли, которая продолжается не менее 5 минут после завершения компонента упражнений предполагает серьезную ишемическую болезнь сердца и предсказывает высокий риск для будущих кардиальных событий.
    Ишемическая реакция ST-сегмента производит прямоугольные волны, плоское плато плоская или наклон вниз. Эта плоская депрессия ST-сегмента составляет более 0,1 мВ ниже базовой линии и, как правило, сохраняется в течение периодов дольше 0,08 секунды. Изменения ST-сегмента, которые не изображают эту характеристику, необязательно представляют собой положительный тест. Аналогично, нарушение проводимости, аномалии Т-волны и желудочковая аритмия, которые возникают во время упражнения, должны быть отмечены, но они не являются диагностическими. Кроме того, в некоторых ситуациях, когда частота пульса (т.е. 85% от максимальной частоты сердечных сокращений в зависимости от пола и возраста) не достигается, отрицательный результат не считается диагностическим.
    Эти случаи негативных или ложноположительных результатов встречаются приблизительно у 15% всех субъектов однако положительный результат указывает на 98%-ый шанс, что сердечно-сосудистые заболевания присутствуют у мужчин в возрасте старше 50 с историей типичной стенокардии. Это поперечное сечение будет также демонстрировать дискомфорт в груди во время испытания, однако вероятность значительно уменьшается, если нет боли во время испытания. Возникновение ложноположительных тестов также увеличивается среди мужчин в возрасте до 40 лет, у которых не проявляются симптомы, у пациентов, принимающих кардиоактивные препараты (например, дигитализор хинидин) и среди женщин до менопаузы без факторов риска преждевременного атеросклероза. Общая чувствительность ЭКГ нагрузки составляет около 75%, так как отрицательный результат не обязательно исключает сердечнососудистые заболевания. Это, однако, крайне снижает вероятность 3-сосудной или левой основной CAD.
    В некоторых случаях пациенты будут проходить нагрузочный во время стандартной ЭКГ. В этом тесте используется беговая дорожка или велотренажер, чтобы вызвать увеличение частоты сердечных сокращений, ЭКГ и кровяного давления. Интенсивность упражнений постепенно увеличивается во время записи ЭКГ, чтобы определить влияние физических упражнений на электрическую активность сердца.

    Что Такое ЭКГ Под Нагрузкой?


    Электрокардиограмма или ЭКГ обеспечивает визуальное представление электрической активности, происходящей на уровне сердца. Каждое сжатие и накачка стимулируется естественным электрическим сигналом, который может быть измерен и проанализирован с помощью тест-системы ЭКГ. Развитием данного базового теста является ЭКГ под нагрузкой или стресс-тест, в котором используются физические нагрузки или лекарства, чтобы вызвать повышенную нагрузку на сердце. Отслеживая реакцию сердца на стресс, врачи могут обнаружить существующие проблемы и прогнозировать потенциальные будущие риски.
    Безопасна Ли ЭКГ Под Нагрузкой?

    ЭКГ под нагрузкой, как правило, считается безопасным тестом, однако, как и большинство медицинских процедур, которые нагружают сердце, она несет в себе небольшую степень риска. Во время тестирования, в очень редких случаях у испытуемого могут развиться осложнения, включая неправильный сердечный ритм. Это нарушение может привести к сердечному приступу, который может привести к травме или смерти. Поэтому данное исследование должно проводиться под контролем квалифицированных специалистов и врачей, чтобы решить любые возникшие проблемы.
    О Чем Это Говорит?

    Тест ЭКГ под нагрузкой выполняется для того, чтобы определить, насколько хорошо работает сердце. Он может быть использован для диагностики и оценки степени тяжести ишемической болезни сердца, основанный на том, как хорошо сердце работает при физической нагрузке.

    Тест также является весьма ценным при диагностике и для локализации каких-либо блокад, которые могут присутствовать в коронарных артериях. Блокада приводит к сужению артерии, тем самым уменьшая количество оксигенированной крови, которая доставляется по всему телу. Это часто проявляется болью в груди или патологическими изменениями, отображаемыми во время ЭКГ.

    Продолжительность
    Здоровые испытуемые в оптимальном физическом состоянии могут подвергаться нагрузке в течение более длительных периодов времени. Испытуемые, страдающие от болезней сердца, будут не в состоянии выдержать ту же нагрузку. Врачи используют продолжительные упражнения, чтобы определить общее состояние здоровья сердца.

    Симптомы
    Многие испытуемые чувствуют усталость или одышку при выполнении упражнения, однако, существенные симптомы могут свидетельствовать о более серьезных проблемах. Если пациент испытывает сильную боль в груди или резкое затруднение дыхания, то это может указывать на наличие проблем с сердцем.

    Реакция кровяного давления
    Во время упражнения, увеличение кровяного давления и частоты сердечных сокращений обусловлены ростом нагрузки. Если у испытуемого наблюдается ненормальная частота сердечных сокращений (слишком высокая или слишком низкая) или падение артериального давления, то это говорит о возможной болезни сердца.

    Реакция ЭКГ
    Электрическая активность на уровне сердца измеряется и контролируется в процессе ЭКГ под нагрузкой. Аритмия или неправильный сердечный ритм могут говорить о нехватке кислорода, достигающего сердца. Эта активность прослеживается и контролируется ЭКГ и может быть полезна для диагноза или оценки.

    Подготовка К Тесту

    Воздержаться от еды, питья в течение трех часов до испытательного периода. Обычная вода является приемлемой, продукты питания и другие напитки могут вызвать тошноту во время упражнения.
    Следует получить консультацию у врача по поводу принимаемых в настоящее время лекарств. Испытуемому может потребоваться прекратить принимать определенные лекарства в течение короткого периода времени до теста для получения более точных результатов. Диабетикам также следует получить консультацию у своего врача обо всех лекарствах, принимаемых в настоящее время для того, чтобы получить оптимальные результаты теста.
    Тест потребует высокую степень подвижности, поэтому следует надеть удобную одежду, которая подходит для упражнений. Мужчинам, как правило, требуется снять рубашку, а женщины, как правило, надевают поддерживающий бюстгальтер. Для любой ситуации будет достаточно легкой верхней одежды или больничной рубашки. Рекомендуется надеть удобные кроссовки или кеды, поскольку предстоит активно работать на беговой дорожке.
    Все вопросы относительно теста следует прояснить до его начала. Лечащий врач должен тщательно объяснить каждый шаг так, чтобы подготовить испытуемого для тестирования. Испытуемому будет предложено подписать форму согласия на тест.
    В целях мониторинга активности сердца, к телу испытуемого будут присоединены электроды с присосками. Перед присоединением этих присосок, кожа на груди и плечах будет обработана соответствующим образом. При наличии волос, испытуемый может быть побрит, чтобы создать чистую поверхность.
    Выполнение Теста:

    Тест ЭКГ выполняется в стандартной медицинской среде, такой как кабинет врача, клиника или больница. Тест начинается с получения показаний во время покоя. После присоединения электродов, испытуемому будет предложено лечь на левый бок с вытянутой левой рукой. Затем, врач использует ультразвуковое устройство, называемое датчик, чтобы проверить сердечную деятельность. Датчик использует проводящий гель, что позволяет ему легко скользить по коже, облегчая измерение. Этот процесс называется эхокардиографией покоя и используется в качестве контроля для последующего теста с физической нагрузкой.
    Испытуемому будет предложено начать упражнение. В большинстве случаев, упражнения будут выполняться на беговой дорожке, однако некоторые пациенты будут использовать велотренажер. В любом случае, испытуемому будет поручено начать медленно, затем постепенно интенсивность увеличится.
    Врач обязан предупредить испытуемого о необходимости остановить ходьбу/бег/вращение педалей в следующих случаях:

    • Достижение целевого уровня сердечного ритма (85% от предполагаемой максимальной частоты пульса, зависит от возраста).
    • В случае сильного утомления и невозможности продолжения упражнения
    • Наличие значительных симптомов, таких как прерывистое дыхание, боль в груди, нарушение сердечного ритма или необычные изменения кровяного давления

    В некоторых ситуациях, физические упражнения не могут быть выполнены и врач будет пытаться воспроизвести эффект физической нагрузки с помощью лекарств. Такие лекарства, как добутамин вводят внутривенно, чтобы увеличить частоту сердечных сокращений и получить сопоставимые результаты.
    На протяжении всего процесса с помощью системы ЭКГ тестирования будут отслеживаться, контролироваться и отображаться: кровяное давление, частота сердечных сокращений и ЭКГ (сердечный ритм). Будет снята эхокардиограмма работы сердца в состоянии покоя, при увеличении нагрузки и во время своего пика, чтобы наглядно продемонстрировать проблемы или области, где сердце не может работать со своим максимальным потенциалом. Эти проблемы показывают, что сердце не может получать достаточно оксигенированной крови из-за артериальных блокад.

    Для Чего Выполняется Тест:

    ЭКГ используется для определения получает ли сердце достаточно оксигенированной крови для оптимальной работы, находясь под нагрузкой. Поскольку сердце подвергается нагрузке во время тренировки, оно требует повышенного кровоснабжение, чтобы снабжать кровью остальные части тела, однако этот поток может стать угрозой в связи с сердечнососудистыми проблемами.
    Таким образом, ЭКГ потребуется в следующих случаях:

    • Если недавно был инфаркт миокарда
    • Если имеется боль в груди (стенокардия)
    • Если имеющаяся стенокардия усилилась
    • Если имеются проблемы с сердечными клапанами
    • Если имеется высокий риск сердечной болезни и предстоит делать операцию или начать новую программу упражнений

    ЭКГ дает широкий спектр результатов и сведений о сердечном ритме, кровяном давлении и ЭКГ (ритм сердца). Эта информация является весьма ценной, что позволяет врачу определить следующее:

    • Эффективность конкретной программы лечения
    o Определение насколько хорошо работает программа и требуется ли корректировка
    • Здоровье и эффективность работы сердца пациента
    o Определение эффективности и нагрузки на сердце
    o Определение того, увеличено или нет сердце
    • Диагностировать болезнь коронарных артерий
    o Используя результаты тестов, найти артериальные блокады и поставить диагноз

    Что Происходит Во Время Теста?

    Этот стандартный тест выполняется в профессиональной медицинской среде, например, кабинете врача, клинике или больнице. Врач, медсестра или квалифицированный специалист подключает электроды с присосками к груди и плечам испытуемого, чтобы выполнить измерение ЭКГ. Электроды передают электрические сигналы от сердца испытуемого к системе ЭКГ тестирования, где они отслеживаются, контролируются и регистрируются. Испытуемый также надевает обычную манжету для получения данных кровяного давления.
    Для компонента упражнений, испытуемому будет предложено встать на беговую дорожку, затем начать ходьбу. Упражнение начнется постепенно, затем скорость и интенсивность будут постепенно увеличены.
    Специалист должен присутствовать на протяжении всего теста и контролировать состояние испытуемого. Кроме того, система ЭКГ будет постоянно контролироваться, чтобы отслеживать и реагировать на любые проблемы, как можно быстрее. Если по какой-либо причине возникнут аномальные симптомы, например, боль, сильная усталость, одышка и головокружение, то следует немедленно сообщить об этом.
    Тест завершится, когда испытуемый достигнет целевого пульса или он будет не в состоянии выполнять упражнение из-за значительных симптомов. Как только компонент упражнения будет завершен, испытуемому будет предложено сойти с беговой дорожки и сесть на стул или кровать, где будут продолжать контролироваться пульс, кровяное давление и ЭКГ.
    Весь тест занимает от 45 минут до одного часа. Это общее время включает подготовку, выполнение и восстановление.
    Результаты

    Как правило, врач исследует изображения в более позднее время и подготовит подробный отчет о результатах. Мы перешлем отчет лечащему врачу пациента, а также уведомим пациента о результатах. Ожидание ответа от врача может занять 3-4 дня.

    Нормальные Результаты

    У нормальных испытуемых, упражнения вызывают типичное увеличение частоты сердечных сокращений и кровяного давления. Это означает, что кровь течет должным образом и сердце качает эффективно поэтому, коронарные артерии предполагаются здоровыми и нормальными. Эти результаты зависят от возраста, истории болезни, состояния здоровья и причин теста ЭКГ.

    Что Значат Аномальные Результаты

    Поскольку тест ЭКГ под нагрузкой выполняется для того, чтобы определить, насколько хорошо работает сердце, то аномальные результаты показывают, что сердце не обеспечивает свой максимальный потенциал. Это может быть связано с сокращением притока крови к сердцу, как правило, вызванным артериальными блокадами или сужениями. Это также может быть вызвано рубцом от предшествующего инфаркта. На основании результатов испытаний, последующее лечение может включать в себя следующее:

    • Назначение медикаментозного лечения или изменение текущей программы лечения
    • Операцию коронарного шунтирования
    • Коронарную ангиографию
    • Ангиопластику и/или стентирование

    Монитор сердечного ритма

    в App Store

    Ваше сердце бьется более 102 000 раз в день и отражает состояние здоровья, болезнь, сон, стресс и физическую форму. Но паттерны и симптомы сердечного ритма уникальны от человека к человеку.

    Кардиограмма — это персонализированный дневник сердечного ритма, который помогает вам понять, что вам говорит ваше сердце. Ответьте на такие вопросы, как:

    • Что вызывает у меня AFib или другие эпизоды аритмии?
    • Какие повседневные привычки помогают улучшить мои симптомы POTS?
    • Как улучшилось восстановление пульса с помощью этой программы тренировки?
    • Какова моя частота пульса во время хорошего ночного сна по сравнению с беспокойной ночью?

    Приложение iPhone совместимо с устройствами Apple Watch, Fitbit, Garmin и Wear OS by Google.Приложение Cardiogram для Apple Watch показывает график вашего пульса в реальном времени на вашем запястье. В приложении для телефона вы найдете множество полезных функций:

    • Временная шкала отображает вашу частоту сердечных сокращений каждый день с интерактивными графиками сердечного ритма и ЭКГ. Используйте его для выявления тенденций и отклонений. Когда вы видите неожиданное изменение, добавьте примечание с симптомами и потенциальными причинами. Со временем вы сможете узнать, как ваши привычки влияют на ваше здоровье, и поговорите с врачом более осознанно.
    • Метрики показывают, как с течением времени меняются частота пульса в состоянии покоя, сон, движения, упражнения и движения в стойке.
    • Привычки позволяет вам открыть для себя новую здоровую привычку и пригласить друзей присоединиться к вам и повысить ответственность.
    • Вы также можете создать профиль, чтобы делиться данными о здоровье с медицинскими исследователями и участвовать в исследованиях аномальных сердечных ритмов, таких как фибрилляция предсердий, сердечная недостаточность и т. Д. Примечание. Кардиограмма не является медицинским прибором и в настоящее время предназначена только для исследовательских целей.

    Для пользователей Apple Watch Кардиограмма отображает данные из приложения Health, включая частоту сердечных сокращений, ЭКГ, сон, шаги и кольца активности Apple Watch, в формате диаграммы или графика.Для устройств Fitbit, Garmin и Wear OS by Google Cardiogram получает данные напрямую от соответствующего производителя.

    Кардиограмма

    совместима со многими устройствами с датчиком сердечного ритма, включая Apple Watch (серии 1-6), Fitbit (Charge, Versa, Ionic, Alta HR, Inspire HR и другие), Garmin (серии fēnix, Forerunner и Vívo) и др.) и носите ОС от Google (Fossil, Ticwatch, Moto, LG, Misfit, Huawei и другие).

    И что самое главное, эти основные функции бесплатны!

    Если вы ищете расширенный обмен данными, вы можете подписаться на Cardiogram Premium, который дает вам доступ к:
    • Поделиться с семьей: позволяет до 2 членов семьи удаленно контролировать данные вашей кардиограммы и получать информацию о вашем здоровье.Это помогает лучше следить за любимым человеком.
    • Поделиться с доктором: экспортируйте данные в PDF-файл, который можно распечатать и показать врачу.
    • Ежедневные показатели в приложении Apple Watch.
    • Сравнение показателей: сравните свою статистику с другими группами пользователей.
    • Предупреждения о частоте пульса: получайте уведомления, когда частота пульса становится выше или ниже заданных пороговых значений.
    • Экспорт в CSV
    • Премиум-поддержка: если у вас есть какие-либо вопросы или проблемы с приложением Cardiogram, ваши запросы на поддержку будут иметь приоритет.

    Информация о подписке:
    • Оплата будет снята с учетной записи iTunes при подтверждении покупки.
    • Подписка продлевается автоматически, если автоматическое продление не отключено по крайней мере за 24 часа до окончания текущего периода.
    • С аккаунта будет взиматься плата за продление в течение 24 часов до окончания текущего периода, и будет указана стоимость продления.
    • Подписками может управлять пользователь, а автоматическое продление можно отключить, перейдя в настройки учетной записи пользователя после покупки.
    • Любая неиспользованная часть бесплатного пробного периода, если таковая предлагается, будет аннулирована, когда пользователь приобретает подписку.

    Варианты цен:
    • Подписка на 1 месяц: 14,99 долл. США / мес.
    • Подписка на 6 месяцев: 69,99 долларов (11,67 долларов в месяц).
    • Подписка на 12 месяцев: 99,99 доллара (8,33 доллара в месяц).

    Условия использования: https://cardiogr.am/terms
    Политика конфиденциальности: https://cardiogr.am/privacy

    Монитор сердечного ритма

    в App Store

    Ваше сердце бьется более 102 000 раз в день и отражает состояние здоровья, болезнь, сон, стресс и физическую форму.Но паттерны и симптомы сердечного ритма уникальны от человека к человеку.

    Кардиограмма — это персонализированный дневник сердечного ритма, который помогает вам понять, что вам говорит ваше сердце. Ответьте на такие вопросы, как:

    • Что вызывает у меня AFib или другие эпизоды аритмии?
    • Какие повседневные привычки помогают улучшить мои симптомы POTS?
    • Как улучшилось восстановление пульса с помощью этой программы тренировки?
    • Какова моя частота пульса во время хорошего ночного сна по сравнению с беспокойной ночью?

    Приложение iPhone совместимо с устройствами Apple Watch, Fitbit, Garmin и Wear OS by Google.Приложение Cardiogram для Apple Watch показывает график вашего пульса в реальном времени на вашем запястье. В приложении для телефона вы найдете множество полезных функций:

    • Временная шкала отображает вашу частоту сердечных сокращений каждый день с интерактивными графиками сердечного ритма и ЭКГ. Используйте его для выявления тенденций и отклонений. Когда вы видите неожиданное изменение, добавьте примечание с симптомами и потенциальными причинами. Со временем вы сможете узнать, как ваши привычки влияют на ваше здоровье, и поговорите с врачом более осознанно.
    • Метрики показывают, как с течением времени меняются частота пульса в состоянии покоя, сон, движения, упражнения и движения в стойке.
    • Привычки позволяет вам открыть для себя новую здоровую привычку и пригласить друзей присоединиться к вам и повысить ответственность.
    • Вы также можете создать профиль, чтобы делиться данными о здоровье с медицинскими исследователями и участвовать в исследованиях аномальных сердечных ритмов, таких как фибрилляция предсердий, сердечная недостаточность и т. Д. Примечание. Кардиограмма не является медицинским прибором и в настоящее время предназначена только для исследовательских целей.

    Для пользователей Apple Watch Кардиограмма отображает данные из приложения Health, включая частоту сердечных сокращений, ЭКГ, сон, шаги и кольца активности Apple Watch, в формате диаграммы или графика.Для устройств Fitbit, Garmin и Wear OS by Google Cardiogram получает данные напрямую от соответствующего производителя.

    Кардиограмма

    совместима со многими устройствами с датчиком сердечного ритма, включая Apple Watch (серии 1-6), Fitbit (Charge, Versa, Ionic, Alta HR, Inspire HR и другие), Garmin (серии fēnix, Forerunner и Vívo) и др.) и носите ОС от Google (Fossil, Ticwatch, Moto, LG, Misfit, Huawei и другие).

    И что самое главное, эти основные функции бесплатны!

    Если вы ищете расширенный обмен данными, вы можете подписаться на Cardiogram Premium, который дает вам доступ к:
    • Поделиться с семьей: позволяет до 2 членов семьи удаленно контролировать данные вашей кардиограммы и получать информацию о вашем здоровье.Это помогает лучше следить за любимым человеком.
    • Поделиться с доктором: экспортируйте данные в PDF-файл, который можно распечатать и показать врачу.
    • Ежедневные показатели в приложении Apple Watch.
    • Сравнение показателей: сравните свою статистику с другими группами пользователей.
    • Предупреждения о частоте пульса: получайте уведомления, когда частота пульса становится выше или ниже заданных пороговых значений.
    • Экспорт в CSV
    • Премиум-поддержка: если у вас есть какие-либо вопросы или проблемы с приложением Cardiogram, ваши запросы на поддержку будут иметь приоритет.

    Информация о подписке:
    • Оплата будет снята с учетной записи iTunes при подтверждении покупки.
    • Подписка продлевается автоматически, если автоматическое продление не отключено по крайней мере за 24 часа до окончания текущего периода.
    • С аккаунта будет взиматься плата за продление в течение 24 часов до окончания текущего периода, и будет указана стоимость продления.
    • Подписками может управлять пользователь, а автоматическое продление можно отключить, перейдя в настройки учетной записи пользователя после покупки.
    • Любая неиспользованная часть бесплатного пробного периода, если таковая предлагается, будет аннулирована, когда пользователь приобретает подписку.

    Варианты цен:
    • Подписка на 1 месяц: 14,99 долл. США / мес.
    • Подписка на 6 месяцев: 69,99 долларов (11,67 долларов в месяц).
    • Подписка на 12 месяцев: 99,99 доллара (8,33 доллара в месяц).

    Условия использования: https://cardiogr.am/terms
    Политика конфиденциальности: https://cardiogr.am/privacy

    Fitbit и кардиограмма — проверка здоровья ваших сотрудников

    Хронические состояния, корпоративное благополучие, технологии | Мелани МакМаллен | 03.07.19 | 2 минуты чтения

    Если ваши сотрудники хотят знать, как сидение на этом напряженном рабочем совещании (или просмотр футбольных матчей чемпионата мира по футболу среди женщин) влияет на их сердечный ритм, теперь они могут это сделать.Cardiogram и Fitbit объединились, чтобы предоставить пользователям Fitbit набор функций мониторинга здоровья Cardiogram с целью улучшить управление медицинским обслуживанием, расширить возможности пользователей и потенциально спасти жизни.

    Приложение Cardiogram — это цифровой дневник здоровья и фитнеса, использующий данные о частоте пульса и сне с носимых устройств и отображающий их на телефоне пользователя с аналитическими данными и отслеживанием. Приложение Cardiogram может отслеживать, как на частоту сердечных сокращений человека влияет что-либо, от стресса, тренировок, сна или даже эпизода Игры престолов.

    Благодаря этому партнерству пользователи Fitbit с совместимыми устройствами Fitbit могут получить доступ к инструментам проверки здоровья Cardiogram, которые прошли клиническую проверку для выявления признаков многих различных состояний, включая диабет, гипертонию, апноэ во сне и фибрилляцию предсердий, используя данные о частоте сердечных сокращений из выбранных Fitbit. устройств.

    Если пользователь отмечен как подверженный риску заболевания, ему предлагается подтверждающее диагностическое тестирование. Вновь диагностированные пользователи направляются к программам управления состоянием.Пользователи Fitbit имеют возможность перейти на Cardiogram Premium — услугу подписки, которая позволяет делиться данными кардиограммы в реальном времени, аналитическими данными и подтверждающими результатами тестов с близким или опекуном. С помощью этой службы они также могут экспортировать данные, чтобы поделиться ими с врачом.

    «Совместимость с Fitbit была одним из наших главных запросов пользователей», — говорит Брэндон Баллинджер, соучредитель и генеральный директор Cardiogram. «Носимые устройства Fitbit обладают удивительно стабильной точностью измерения пульса, улучшенным отслеживанием сна и увеличенным временем автономной работы, что также улучшает работу пользователя с кардиограммой.”

    Совместимость устройств Fitbit

    Кардиограмма

    совместима с любым устройством Fitbit с датчиком сердечного ритма, включая семейство Fitbit Charge, семейство Fitbit Versa, Fitbit Inspire HR, Fitbit Ionic и Fitbit Alta HR. Любой пользователь Fitbit может бесплатно загрузить приложение Cardiogram из Apple App Store или Google Play Store.

    Ваши сотрудники с любым из этих устройств Fitbit смогут визуально видеть в приложении Cardiogram, как стресс, диета и упражнения влияют на их сердцебиение.В качестве дополнительного бонуса пользователи Fitbit могут принять участие в исследованиях сердца, проводимых Американской кардиологической ассоциацией в Калифорнийском университете в Сан-Франциско.

    Как работает кардиограмма

    Если вы не знакомы с Cardiogram, прочтите рецензируемое исследование. Кардиограмма превращает потребительские носимые устройства с датчиками сердечного ритма в личного помощника в области здравоохранения. Он ориентирован на профилактическую медицину и построил DeepHeart, глубокую нейронную сеть.В ходе серии клинических исследований с более чем 14 011 участниками Cardiogram подтвердила точность своего алгоритма DeepHeart, основанного на искусственном интеллекте, для точного выявления множества основных заболеваний.

    Кардиограмма

    и Garmin предоставляют передовые решения для здоровья сердца

    6 сентября 2018 г.

    Частота пульса является важным показателем общего состояния здоровья не только во время тренировок, но и во время просмотра телевизора или во время сна.Носимые устройства Garmin с оптическим пульсометром предоставляют одни из самых высоких разрешений среди всех носимых устройств на рынке, но, если вы не являетесь экспертом, может быть трудно интерпретировать всю эту информацию без посторонней помощи. Теперь Cardiogram и приложение Cardiogram Heart Health могут помочь.

    Приложение Cardiogram предоставляет расширенные аналитические данные на основе данных с носимых устройств, помогая пользователям лучше понять, как активность и сон влияют на здоровье. Через Garmin Health API и с разрешения пользователя Cardiogram имеет доступ к данным о частоте пульса и другим показателям, отслеживаемым носимыми устройствами Garmin, что позволяет проводить индивидуальный анализ, основанный на активности конкретного пользователя.

    Кардиограмма также находится в авангарде клинических исследований. Приложение Heart Health позволяет пользователям участвовать в исследовании Cardiogram mRhythm, проводимом Калифорнийским университетом в Сан-Франциско, отдел кардиологии. Предоставление высококачественных данных с носимых устройств Garmin позволяет Cardiogram улучшить DeepHeart, алгоритм на основе искусственного интеллекта, разработанный Cardiogram, который может обнаруживать некоторые широко распространенные заболевания, такие как апноэ во сне, гипертония, фибрилляция предсердий и диабет.

    Комбинация Garmin Health и Cardiogram — отличное решение для работодателей, которые ищут возможность снизить затраты на медицинское страхование и снизить ежегодные медицинские расходы за счет раннего выявления недиагностированных хронических заболеваний. Cardiogram предлагает клинически проверенное комплексное решение в качестве зарегистрированного поставщика медицинских услуг, позволяющее полностью управлять опытом сотрудников: прием на работу, вовлечение, скрининг и направления к специалистам. Носимые устройства Garmin идеально подходят для этой программы, потому что они отличаются невероятным временем автономной работы, водонепроницаемостью и удобны в носке, что приводит к более эффективному использованию программы.

    Garmin Health предоставляет корпоративные решения, в которых используются носимые устройства Garmin и высококачественные данные датчиков, которые они производят, для использования на рынках фитнеса, корпоративного благополучия, здоровья населения и мониторинга пациентов. Свяжитесь с нами сегодня, чтобы узнать больше о том, как Cardiogram и Garmin могут создать инновационное решение, подходящее для вашей компании или платформы.

    Кардиограмма

    : монитор сердечного ритма ➡ Обзор в App Store ✅ ASO | Доходы и загрузки

    Ваше сердце бьется более 102000 раз в день и отражает состояние здоровья, болезнь, сон, стресс и физическую форму.Но паттерны и симптомы сердечного ритма уникальны от человека к человеку. Кардиограмма — это персонализированный дневник сердечного ритма, который помогает вам понять, что вам говорит сердце. Ответьте на такие вопросы, как: • Что вызывает у меня AFib или другие эпизоды аритмии? • Какие повседневные привычки помогают улучшить мои симптомы POTS? • Как улучшилось восстановление пульса с помощью этой тренировки? • Как моя частота пульса во время хорошего ночного сна сравнивается с беспокойной ночью? Приложение для iPhone совместимо с устройствами Apple Watch, Fitbit, Garmin и Wear OS от Google.Приложение Cardiogram для Apple Watch показывает график вашего пульса в реальном времени на вашем запястье. В приложении для телефона вы найдете множество полезных функций: • Временная шкала отображает вашу частоту сердечных сокращений каждый день с интерактивными графиками сердечного ритма и ЭКГ. Используйте его для выявления тенденций и отклонений. Когда вы видите неожиданное изменение, добавьте примечание с симптомами и потенциальными причинами. Со временем вы сможете узнать, как ваши привычки влияют на ваше здоровье, и поговорите с врачом более осознанно. • Показатели показывают, как с течением времени меняются ваша частота пульса в состоянии покоя, сон, движения, упражнения и кольца активности.• Привычки позволяют вам открыть для себя новую здоровую привычку и пригласить друзей присоединиться к вам и повысить ответственность. • Вы также можете создать профиль, чтобы делиться данными о здоровье с медицинскими исследователями и участвовать в исследованиях аномальных сердечных ритмов, таких как фибрилляция предсердий, сердечная недостаточность и т. Д. Примечание. Кардиограмма не является медицинским прибором и в настоящее время предназначена только для исследовательских целей. Для пользователей Apple Watch Кардиограмма отображает данные из приложения Health, включая частоту сердечных сокращений, ЭКГ, сон, шаги и кольца активности Apple Watch, в формате диаграммы или графика.Для устройств Fitbit, Garmin и Wear OS by Google Cardiogram получает данные напрямую от соответствующего производителя. Кардиограмма совместима со многими устройствами с датчиком частоты сердечных сокращений, включая Apple Watch (серии 1-6), Fitbit (Charge, Versa, Ionic, Alta HR, Inspire HR и др.), Garmin (серии fēnix, Forerunner и Vívo, а также подробнее) и используйте ОС от Google (Fossil, Ticwatch, Moto, LG, Misfit, Huawei и другие). Лучше всего то, что эти основные функции бесплатны! Если вам нужны расширенные возможности обмена, вы можете подписаться на Cardiogram Premium, который дает вам доступ к: • Поделиться с семьей: позвольте до 2 членам семьи удаленно контролировать данные вашей кардиограммы и получать информацию о вашем здоровье.Это помогает лучше следить за любимым человеком. • Поделиться с доктором: экспортируйте данные в PDF-файл, который можно распечатать и показать врачу. • Ежедневные показатели в приложении Apple Watch. • Сравнение показателей: сравните свою статистику с другими группами пользователей. • Предупреждения о частоте пульса: получайте уведомления, когда частота пульса становится выше или ниже заданных пороговых значений. • Экспорт в CSV • Премиум-поддержка: если у вас есть какие-либо вопросы или проблемы с приложением Cardiogram, ваши запросы на поддержку будут иметь приоритет. Информация о подписке: • Оплата будет снята с учетной записи iTunes при подтверждении покупки.• Подписка автоматически продлевается, если автоматическое продление не отключено по крайней мере за 24 часа до окончания текущего периода. • С аккаунта будет взиматься плата за продление в течение 24 часов до окончания текущего периода, и будет указана стоимость продления. • Подписками может управлять пользователь, а автоматическое продление можно отключить, перейдя в настройки учетной записи пользователя после покупки. • Любая неиспользованная часть бесплатного пробного периода, если таковая предлагается, будет аннулирована, когда пользователь приобретает подписку.Варианты ценообразования: • Подписка на 1 месяц: 14,99 $ / мес. • Подписка на 6 месяцев: 69,99 долларов США (11,67 долларов США в месяц). • Подписка на 12 месяцев: 99,99 долларов США (8,33 доллара США в месяц). Условия использования: https://cardiogr.am/terms Политика конфиденциальности: https://cardiogr.am/privacy

    Более

    Как Cardiogram раскрывает секретные возможности скромного датчика сердечного ритма

    За последний год Cardiogram произвел фурор, демонстрируя потенциал носимых технологий, что имеет большое значение.Его исследование, проведенное в Калифорнийском университете в Сан-Франциско, показало, что его технология может обнаруживать фибрилляцию предсердий с точностью 97% и может обнаруживать как гипертонию, так и апноэ во сне.

    Что впечатляет, так это то, что все данные поступают от датчика частоты сердечных сокращений. Да, крошечный сенсор зеленого света, который есть во многих носимых устройствах, от Apple Watch до Fitbit Alta HR. У него есть гораздо больший потенциал, чем сейчас.

    Важное чтение: Как ResearchKit используется для отслеживания редких заболеваний

    Ключом к успеху Cardiogram является DeepHeart, ее нейронная сеть, которую можно использовать для быстрого и точного анализа данных для поиска закономерностей и поверхностные потенциальные проблемы.

    Глубоко в основе данных

    DeepHeart использует два простых показателя для таких важных задач, как обнаружение фибрилляции предсердий и апноэ во сне — данные о частоте сердечных сокращений и количество шагов. Возникает вопрос, как DeepHeart обнаруживает такие вещи, как фибрилляция предсердий и апноэ во сне, используя частоту сердечных сокращений и количество шагов?

    Все зависит от того, как DeepHeart может интерпретировать эти данные. Брэндон Баллинджер, соучредитель Cardiogram, говорит Wareable, что он использует не только эти показатели, но и контекст, в котором эти показатели связаны друг с другом.

    «Если вы подойдете к туалету, ваш пульс будет расти, а когда вы перестанете двигаться, ваш пульс будет падать», — говорит Баллинджер. «Наклон, при котором он идет вниз, восстановление сердечного ритма, на самом деле является предиктором гипертонии и сердечно-сосудистых заболеваний, общей выживаемости».

    Одна из проблем, с которыми столкнулись первые пять приложений ResearchKit, заключалась в том, что они потеряли 90% своих пользователей за первые 90 дней

    Таким образом, DeepHeart может видеть и использовать соотношение между частотой сердечных сокращений и количеством шагов, а затем видеть, как часто ваше носимое устройство снимает показания (например, на Apple Watch это каждые пять секунд).В исследовании Cardiogram и UCSF берут эти показатели и расширяют их для решения нескольких задач. Поэтому вместо того, чтобы проверять ваш уровень стресса или насколько хорошо вы восстанавливаетесь, как это регулярно делает приложение Cardiogram, оно ищет индикаторы потенциальных заболеваний.

    Итак, если небольшая компания, такая как Cardiogram, может взять простые показатели и выяснить, как обнаруживать такие вещи, как фибрилляция предсердий и гипертония, почему крупные компании, такие как Apple или Fitbit, не могут сделать то же самое так быстро? Потому что Cardiogram получил фору.

    Cardiogram имеет более 30 000 пользователей, а ее исследование с UCSF насчитывает более 6000 участников. Все эти люди загружают данные кардиограммы, чтобы улучшить возможности DeepHeart, но уловка для получения такого количества данных заключается не в том, чтобы подписывать больше людей, а в том, чтобы удерживать их при себе, что, по словам Баллингера, затрудняют другие исследования.

    «Одна из проблем, с которыми столкнулись первые пять приложений ResearchKit, заключалась в том, что они потеряли 90% своих пользователей за первые 90 дней», — говорит Баллинджер.«И если у этих пользователей не установлено приложение или они не взаимодействуют с ним, вы не получаете данные».

    По словам Баллингера, 54% пользователей Cardiogram открывают приложение через 90 дней после его первой установки. Такой вид взаимодействия дает Cardiogram достаточно большой набор данных для выявления множества заболеваний.

    Заставить людей носить носимые устройства

    Но поддерживать высокий уровень вовлеченности — большая проблема. Кардиограмма предназначена для того, чтобы люди могли легко контролировать свое здоровье в понятной для них форме, — объясняет Баллинджер.Похоже, что функции Cardiogram созданы для того, чтобы побудить людей открывать приложение три раза в день, что, по словам Баллингера, является средним показателем для пользователя.

    Люди часто проверяют его утром, чтобы увидеть, как прошел их сон, затем они проверяют его после тренировки, чтобы увидеть свое восстановление, а затем они проверяют его в другой раз, чтобы увидеть, насколько они нервничали в случайные моменты в течение дня.

    Мы сделали то, что Game of Thrones делает с вашим пульсом

    «Самое замечательное в данных пульса то, что они меняются каждую минуту и ​​отражают все, что происходит в вашей жизни», — говорит Баллинджер.«Итак, у нас есть люди, которые используют кардиограмму, когда смотрят страшный фильм, чтобы увидеть, что это за самая страшная сцена. Мы сделали то, что Игра престолов делает с вашим пульсом. У нас был пользователь, у которого рак отца вошел в ремиссию и их сердце забилось, и они [смогли просмотреть] данные ».

    Это говорит о более широкой философии Cardiogram в отношении носимых устройств, поскольку компания считает, что лучший способ заставить людей пристегивать вещи к запястью — это предоставлять им невероятно ценные данные о состоянии здоровья с помощью непрерывных датчиков.Фактически, Баллинджер говорит, что известные носимые устройства, от Fitbit и Apple до Garmin и Samsung, не являются крупнейшими конкурентами друг друга; их самый большой конкурент — человек, который не носит носимого устройства.

    «Хотя все больше людей покупают часы, у большинства их все еще нет», — говорит он. «Таким образом, предстоит проделать большую работу, чтобы показать всем, что эти вещи ценны и что каждый должен иметь постоянный монитор здоровья»

    Cardiogram планирует показать эту ценность для всех, превратив свою платформу в входную дверь в систему здравоохранения. система, давая каждому врачу на запястье.

    Доступное и простое медицинское обслуживание для всех

    Apple. Фитбит. Samsung. Garmin. Xiaomi. Huawei. Полярный. Ископаемое. Это самые разные имена в мире носимых устройств, каждое из которых занимается своим делом и создает свои собственные экосистемы. Об этой фрагментации и потенциальной блокировке экосистемы думает Cardiogram.

    «Если вы думаете об этом с точки зрения врача или страховой компании, возможно, вам не захочется отдельно настраивать интерфейсы с каждым Apple, Fitbit, Polar, garmin и т. Д.Возможно, вам понадобится устройство, совместимое со всеми этими функциями, предоставляющее единый рабочий процесс и позволяющее конечному пользователю выбирать, какое устройство вывести ».

    Я думаю, что это может снизить стоимость системы здравоохранения

    Помимо производства Врачам или страховщикам здоровья намного проще зарегистрироваться на его платформе, поскольку использование максимально возможного количества устройств позволяет Cardiogram собирать еще более широкий набор данных. Он может передавать эти данные через DeepHeart, а затем представлять их врачам и показывать им то, что они пропустил бы.

    «Мы выявляем закономерности, которые на самом деле не были бы очевидны для кардиолога или любого другого врача, если бы они просто смотрели на необработанные данные», — говорит Баллинджер. «Но мы можем это сделать, потому что это самый большой набор данных».

    В краткосрочной перспективе это может означать фибрилляцию предсердий, апноэ во сне и гипертонию, но в долгосрочной перспективе Баллинджер говорит, что Cardiogram взволнован тем, сколько медицинской информации вы можете получить с помощью «скромного датчика сердечного ритма». Поскольку сердце связано со многими органами через нервную систему, оно имеет выгодную позицию в отношении того, что происходит в вашем теле.Это включает в себя такие вещи, как возможность определять признаки диабета по частоте сердечных сокращений.

    «Есть некоторые свидетельства того, что по мере того, как у людей развиваются самые ранние стадии инсулинорезистентности, их картина вариабельности сердечного ритма от удара к удару меняется, и они получают меньше вариаций от удара к удару, более высокую частоту сердечных сокращений в состоянии покоя, более медленное восстановление частоты сердечных сокращений, «Бэллинджер объясняет.

    Людям всегда будут нужны анализы крови для подтверждения таких состояний, но Баллинджер говорит, что неинвазивный и доступный способ сообщить людям, что что-то не так, является потенциальным благом для системы здравоохранения.

    В конце концов, Баллинджер надеется, что Cardiogram сможет стать поставщиком медицинских услуг, который проведет людей через систему здравоохранения, поскольку, по его мнению, многие люди теряются в ее лабиринте. Кардиограмма проведет вас через скрининг, укажет место, где нужно пройти тестирование для подтверждения, а затем место, где вы сможете пройти возможное лечение от вашего недуга.

    Мы выявляем закономерности, которые на самом деле не были бы очевидны для кардиолога

    Однако, чтобы достичь этого, Cardiogram хочет иметь возможность представить данные клинических испытаний, чтобы показать врачам и страховым компаниям, что ее технология работает — отсюда и исследование с UCSF .В отличие от технологической индустрии и прессы, по словам Баллингера, врачей, как правило, делают прививки от ажиотажа, пока они не увидят данные, подтверждающие заявления. Поэтому Баллинджер предостерегает от называть важные достижения, такие как обнаружение апноэ во сне, революционными, пока не будет достаточно данных, чтобы убедить врачей принять участие в этом.

    Если мечта Cardiogram когда-нибудь сбудется, и он сможет получить свое приложение и программное обеспечение на любой возможной платформе, включая Fitbit, где оно еще не доступно, то это может открыть потенциал для еще более доступного способа получения людьми вход в систему здравоохранения.

    «Посещение врача, даже если вы не платите за все, стоит несколько сотен долларов. Исследование сна стоит несколько тысяч долларов. Потому что у нас есть люди, покупающие эти носимые устройства с датчиками, и потому что программное обеспечение можно сделать с нулевые предельные затраты, я думаю, есть шанс, что это может снизить стоимость системы здравоохранения и сделать ее дешевле для всех »

    4 приложения Apple Watch, которые помогут следить за состоянием вашего сердца

    Частота сердечных сокращений является одним из важнейших показателей вашего здоровье.Сердце, которое бьется слишком быстро или слишком медленно, может быть симптомом более серьезной проблемы и важным напоминанием о необходимости обратиться к врачу. Но как вы можете отслеживать частоту сердечных сокращений и вести ее историю? Вот где ваши Apple Watch могут пригодиться.

    Сама по себе Apple Watch поставляется с приложением Heart Rate, которое может отслеживать вашу текущую частоту сердечных сокращений и показывать вашу частоту отдыха и частоту во время различных упражнений. Приложение Workout также может записывать и отображать ваш пульс во время и после тренировки. Если у вас есть новые Apple Watch Series 4 (664 доллара.09 на Amazon), он будет предупреждать вас о низкой и высокой частоте сердечных сокращений, а приложение для ЭКГ появится в конце этого года.

    Но если у вас старые Apple Watch или вам нужна дополнительная статистика сердца, вы также можете улучшить навыки своих часов с помощью сторонних приложений.

    Объявление

    Как установить приложения на Apple Watch

    Чтобы установить приложение на Apple Watch, откройте приложение Watch на iPhone. Коснитесь значка App Store, чтобы просмотреть приложения, или коснитесь значка поиска, чтобы найти приложения.Коснитесь приложения, которое хотите установить, и оно будет размещено на вашем iPhone и часах.

    Чтобы увидеть, какие приложения установлены и какие доступны, проводите пальцем вниз по экрану «Мои часы» в приложении «Часы», пока не увидите раздел «Установлено на Apple Watch». Вы можете удалить установленное приложение, нажав на него и отключив параметр «Показывать приложение на Apple Watch». Проведите пальцем вниз до следующего раздела «Доступные приложения», чтобы увидеть, какие приложения есть на вашем iPhone, но не на ваших часах. Нажмите кнопку «Установить», чтобы установить это приложение на часы.Теперь давайте посмотрим на несколько полезных приложений для здоровья для ваших часов.

    Кардиограмма

    Встроенное в ваши часы приложение Heart Rate может измерять ваш пульс в состоянии покоя, во время упражнений или других занятий. Бесплатное приложение Cardiogram для ваших Apple Watch также может записывать вашу частоту сердечных сокращений и добавлять график ваших результатов. Сначала настройте приложение Cardiogram на своем iPhone, создав учетную запись и синхронизируя данные с приложением Health. На часах откройте приложение, чтобы узнать текущую частоту пульса. Проведите по экрану влево.Коснитесь Пуск, чтобы непрерывно записывать частоту пульса. Когда закончите, нажмите «Остановить». Вернитесь к предыдущему экрану, чтобы увидеть график вашей частоты пульса за записанное время. Откройте приложение «Кардиограмма» на своем iPhone, чтобы увидеть анализ последних результатов измерения пульса и результатов анализа с течением времени.

    HeartWatch

    За 2,99 доллара HeartWatch может записывать и отслеживать вашу частоту сердечных сокращений, как текущее, так и ваше биение с течением времени. Сначала настройте приложение на своем iPhone, предоставив ему разрешение на доступ к данным о вашем здоровье.Затем откройте приложение на часах. На экране тренировки, который приветствует, вы можете отслеживать частоту сердечных сокращений во время тренировки. Нажмите кнопку «Пуск» и выберите тренировку: бег, ходьба, езда на велосипеде, веса и т. Д. Начни упражнение. Когда закончите, проведите пальцем вверх по экрану, чтобы сохранить или удалить данные или возобновить тренировку.

    Следите за пульсом с HeartWatch

    Затем HeartWatch помещает вас на другой экран, где вы можете записывать свой пульс, измерять частоту пульса при сидячем положении, отслеживать частоту пульса во время сна и добавлять заметки голосом.Коснитесь Pulse. Затем коснитесь экрана Pulse. Приложение сообщает вам, что будет проведено пять измерений в реальном времени, а затем вы получите сообщение. Коснитесь ОК. Затем приложение делает пять отдельных записей вашего пульса.

    Сидячий образ жизни на HeartWatch

    Проведите пальцем вверх по экрану, чтобы перейти к экрану «Сидячий». Используйте эту функцию, чтобы отслеживать частоту пульса в состоянии покоя. Еще раз проведя пальцем по экрану вверх, вы вернетесь на экран тренировки. Проведите пальцем вверх еще раз, чтобы перейти к экрану сна, где вы можете записывать частоту сердечных сокращений перед сном до утра.Проведите пальцем вверх еще раз, чтобы перейти к экрану «Говорить», где вы можете записать такт или заметку. Еще раз проведя пальцем вверх, вы попадете на экран, где можете выбрать любую функцию, которую хотите использовать. Когда закончите, откройте приложение HeartWatch на своем iPhone, чтобы просмотреть исторические данные о вашей частоте сердечных сокращений.

    Анализатор сердца

    Heart Analyzer — эффективное и бесплатное приложение для отображения данных о частоте пульса на нескольких простых экранах. Откройте приложение, и на первом экране отобразится ваша последняя измеренная частота пульса, а также средняя, ​​максимальная и минимальная частота пульса.График отображает вашу частоту сердечных сокращений. Перейдите к следующему экрану, чтобы увидеть частоту пульса во время последних нескольких тренировок. На следующем экране вы можете вручную запустить измерение частоты пульса. Нажмите на экран и нажмите кнопку «Пуск». Приложение записывает и отображает вашу частоту пульса непрерывно, пока вы снова не нажмете на экран и не коснетесь Стоп.

    Говорящий пульс

    Вот полезное приложение, чтобы узнать частоту сердечных сокращений, если вы не хотите постоянно смотреть на часы. Talking Heart Rate делает именно то, на что указывает его название.Он отслеживает вашу частоту сердечных сокращений, а затем произносит ее вслух через определенные промежутки времени. Откройте приложение и нажмите «Начать», чтобы записать и прослушать частоту сердечных сокращений. Проведите к следующему экрану, чтобы увидеть максимальную частоту пульса, и к третьему экрану, чтобы изменить громкость. Откройте приложение на своем iPhone, и вы можете изменить различные настройки, например интервал, с которым приложение разговаривает с вами.

    Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности.Вы можете отказаться от подписки на информационные бюллетени в любое время.

    .
